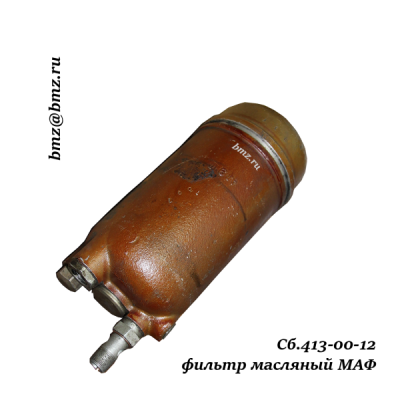

Сб.413-00-12 фильтр масляный МАФ
- Код товара:НФ-00001087
- Каталожный номер:Сб.413-00-12
- Доступно:В наличии0
- Ячейка:1Д1
Купить Сб.413-00-12 фильтр масляный МАФ
Заказать Сб.413-00-12 фильтр масляный МАФ вы можете по телефону +7 916 822-00-66
Стоимость, описание работы, технические характеристики, весогабаритные параметры, услуги по поставке.
Сб.413-00-12 Масляный фильтр МАФ проволочный, щелевой служит для очистки масла от смол, кокса и механических примесей. С помощью хомутов он крепится на кронштейне с левой стороны картера двигателей В-46, В-46-6.
Сб.413-00-12 фильтр масляный МАФ состоит из следующих основных деталей:
- корпус;
- стержень;
- СБ413 04-1 щелевая секция первая;
- СБ413-05-1 щелевая секция вторая;
- СБ413- 06-1 щелевая секция третья;
- перепускной клапан;
- корпус запорного клапана;
- крышка с болтом.
Корпус отлит из алюминиевого сплава. В центральное отверстие днища корпуса вставлен полый стержень, закреплённый гайкой. Запорный клапан предотвращает перетекание масла из масляного бака в картер при неработающем двигателе.
При работе двигателя масло, подаваемое нагнетающей секцией насоса, поступает через подводящий штуцер во внутреннюю полость фильтра, заполняет её и под давлением, создаваемым насосом, проходит через щели секции щелевой очистки, поступает по гофрам стакана в полости, образованными дном и крышками, затем через отверстия во втулках и сверлениях в стержне -во внутреннюю полость стержня. Отсюда через запорный клапан масло выходит из фильтра и по трубопроводу отводится в полость центрального подвода масла и к нагнетателю. По мере загрязнения щелевых секций гидравлическое сопротивление их возрастает. В этот момент вступает в работу перепускной клапан, пружина которого рассчитана, чтобы клапан открывался при перепаде давления на фильтре более 4,5 кг\см².Тогда масло через клапан будет перетекать без очистки в полость центрального подвода.
Поступление в главную магистраль нефильтрованного масла будет исключено только при условии регулярной промывки фильтра через каждые 150ч работы двигателя и пуске его на прогретом масле при низкой температуре окружающего воздуха.
·«Каталог деталей и сборочных единиц двигателя В-46-6» Фильтр масляный сб.413-00-12 стр. 49.
