ШР60П45ЭШ2 Розетка

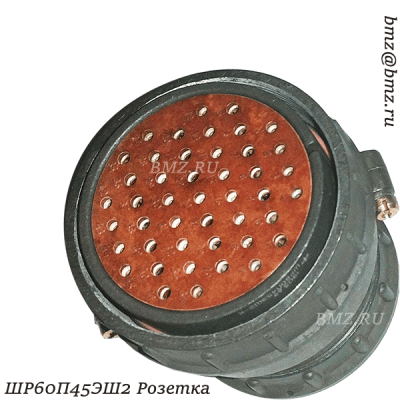

ШР60П45ЭШ2 Розетка представляет собой кабельный соединитель цилиндрической формы из серии ШР (штепсельные разъёмы). Это негерметичный разъём, предназначенный для соединения электрических цепей постоянного и переменного тока частотой до 3 МГц с амплитудным напряжением до 850 В. Конструкция включает 45 контактов и прямой патрубок, рассчитанный на подключение экранированного кабеля.

 Назначение:

ШР60П45ЭШ2 используется в радиоэлектронной и электротехнической аппаратуре для обеспечения надежного соединения кабельных линий с оборудованием. Применяется в промышленности, военной технике, авиации и других областях, где требуется высокая надежность электрических соединений.

 Технические характеристики:

Количество контактов: 45.

Тип контактов: Гнездовые (розетка).

Диаметр контактов: Ø 1,5 мм.

Максимальная токовая нагрузка:

До 20 А на контакт (в зависимости от сечения проводника и условий эксплуатации).

До 400 А на весь соединитель (при параллельном использовании контактов).

Рабочее напряжение: до 850 В (переменный и постоянный ток).

Частота: До 3 МГц.

Сопротивление изоляции: не менее 1000 МОм (при нормальных условиях).

Контактное сопротивление: Не более 0,005 Ом.

Проходной диаметр корпуса: 64 мм.

Тип патрубка: Прямой, для экранированного кабеля.

Способ монтажа: Пайка проводов к контактам.

Климатическое исполнение: УХЛ (умеренно-холодный климат) по ГОСТ 15150-69.

Диапазон рабочих температур: от -60°C до +60°C (возможны модификации до +120°C с никелевым покрытием).

Механическая стойкость:

Синусоидальная вибрация: 1–5000 Гц, ускорение до 200 м/с².

Ударная нагрузка: До 350 м/с².

Срок службы: не менее 500 циклов соединения/разъединения.

 Конструкция:

Корпус: изготовлен из алюминиевого сплава (обычно АЛ-11 или аналогичного материала), обеспечивающего прочность и легкость.

Покрытие: стандартное — кадмиевое с хроматированием, возможно никелевое для повышенной коррозионной стойкости.

Контакты: Серебряное покрытие для повышения проводимости и долговечности.

Патрубок: прямой, предназначен для ввода экранированного кабеля, обеспечивающего защиту от электромагнитных помех.

Фиксация: байонетный механизм соединения с ответной частью (вилкой).

 Маркировка:

ШР – серия разъема (штепсельный разъем).

60 – условный диаметр корпуса (64 мм).

П – признак розетки (гнезда).

45 – количество контактов.

Э – экранированный кабель.

Ш — штыревой тип контактов в ответной части (вилке).

2 – исполнение корпуса (прямой патрубок).

Соответствие стандартам: разъем разработан и производится в соответствии с техническими условиями:

ОСТ В 11 0121-91;

ГЕ0.364.107 ТУ;

бРО.364.028 ТУ.

Совместимость:

ШР60П45ЭШ2 предназначен для соединения с вилкой ШР60П45ЭШ2 или аналогичными разъемами серии ШР, изготовленными в соответствии с указанными техническими условиями. Возможна замена на полный аналог при соблюдении параметров.

 Применение и эксплуатация:

Розетка устанавливается на кабель методом пайки. Экранированный кабель фиксируется в патрубке для защиты от внешних помех. Рекомендуется соблюдать нормы эксплуатации, указанные в технических стандартах, включая защиту от пыли, влаги и механических повреждений в условиях, превышающих негерметичное исполнение разъема.

 Габаритные размеры:

Диаметр корпуса: 64 мм.

Длина (с патрубком): зависит от конкретного исполнения, уточняется в чертежах (примерно 80–100 мм).

Масса: около 150–200 г (без учёта кабеля).

Примечания:

Для получения точных габаритных чертежей и схемы расположения контактов рекомендуется обратиться к документации производителя.

Возможны модификации разъема с учетом специфики применения (например, повышенная стойкость, военная приемка).
